LKAV3624 2km Video Data Link CAN Control untuk Excavator Backhoe Loader Wheel Loader UGV
Pengantar
LKAV-3624 & 3203 adalah sistem transmisi video 8-saluran yang kuat yang dirancang khusus untuk aplikasi Excavator tanpa awak, Backhoe Loader, Wheel Loader dan UGV.Ini memiliki input video 8-saluran (1080p AHD), CAN untuk kontrol, embedding audio, 2x2W RF output daya dan jangkauan transmisi hingga 2km NLOS (5-10km LOS).
Fitur
■ Frekuensi 580±20MHz diatur
■ Kecepatan data hingga 82Mbps
■ 2x2W RF output daya
■ Jangkauan hingga 2km NLOS (5-10km LOS)
■ DVR bawaan mendukung kontrol aplikasi dan mode switching
■ Mendukung audio dua arah
■ Mendukung kontrol CAN
■ Mendukung input daya DC 10-30V
■ Dengan output HDMI pada RX
■ Mendukung enkripsi AES
■ Mendukung GPS
■ Rumah aluminium paduan penerbangan yang kokoh
Spesifikasi TX
| Frekuensi Kerja |
562-612MHz |
| Modulasi |
BPSK/QPSK/16-QAM/64-QAM/CCK |
| Kekuatan output RF |
36dBm (2x2W) |
| Bandwidth RF |
2M/5M/10M/20MHz/40MHz |
| Sensitivitas Digital |
96dBm@5MHz BPSK |
| Tingkat Data |
Hingga 82Mbps |
| Video Input Interface |
8x 4-Pin GX12 konektor penerbangan |
| Antarmuka LAN |
3x RJ45 |
| Format Video |
1080p/1080i/720p/720i |
| Pengkodean Video |
H.264/H.265 |
| Antarmuka RF |
N F x2 |
| Antarmuka GPS |
SMA F x1 |
| Antarmuka Mikrofon |
3-Pin GX12 konektor penerbangan |
| Antarmuka Speaker |
3-Pin GX12 konektor penerbangan |
| CAN Interface |
2-Pin GX12 konektor penerbangan |
| Enkripsi |
AES |
| Tegangan Kerja |
DC 24V (10-30V) |
| Antarmuka Daya |
3-Pin konektor penerbangan |
| Dimensi |
356x200x62mm (tanpa antena) |
| Berat badan |
3.45kg (tanpa antena) |
| Bekerja sementara. |
-20°C~70°C |
| Konsumsi Daya |
TBA |
Spesifikasi RX
| Frekuensi Kerja |
562-612MHz |
| Modulasi |
BPSK/QPSK/16-QAM/64-QAM/CCK |
| Kekuatan output RF |
36dBm (2x2W) |
| Bandwidth RF |
2M/5M/10M/20MHz/40MHz |
| Sensitivitas Digital |
96dBm@5MHz BPSK |
| Tingkat Data |
Hingga 82Mbps |
| Video Output Interface |
1x HDMI |
| Antarmuka LAN |
1x RJ45 |
| Format Video |
1080p/1080i/720p/720i |
| Pengkodean Video |
H.264/H.265 |
| Antarmuka RF |
N F x2 |
| Antarmuka GPS |
SMA F x1 |
| Antarmuka Mikrofon PTT |
2 x 3.5mm Earphone Jack |
| CAN Interface |
2-Pin GX12 konektor penerbangan |
| Enkripsi |
AES |
| Tegangan Kerja |
DC 24V (10-30V) |
| Antarmuka Daya |
3-Pin konektor penerbangan |
| Dimensi |
483x300x45mm (tanpa antena) |
| Berat badan |
3.45kg (tanpa antena) |
| Bekerja sementara. |
-20°C~70°C |
| Konsumsi Daya |
TBA |

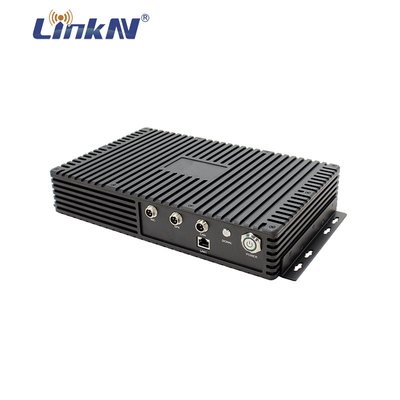

Panel depan TX
1 Antarmuka Mikrofon
2 Antarmuka Speaker
3 CAN Interface
4 Indikator sinyal normal merah/hijau cepat berkedip
| Status Indikator |
Kekuatan sinyal |
| Masih hijau |
Ikatan yang kuat. |
| Merah/Hijau berkedip secara berkala |
Link akan putus. |
| Merah masih |
Tidak dapat membangun link |
| Meruncing merah |
Link tidak stabil |
| SNR |
Warna indikator |
Frekuensi berkedip |
Topologi Warna |
Nilai topologi |
| 0 |
Merah |
N/A |
Hijau |
0 |
| 1-12 |
Meruncing merah |
350ms |
Hijau |
1-12 |
| 13-25 |
Merah/hijau berkedip |
350ms |
Hijau |
13-25 |
| 26-35 |
Berwarna hijau berkedip |
350ms |
Hijau |
26-35 |
| 36-70 |
Masih hijau |
N/A |
Hijau |
36-70 |
| > 70 |
Meruncing merah |
120ms |
Hijau |
> 70 |
5 Tekan tombol Power
6 LAN1 Antarmuka RJ45.
Panel belakang TX
1 Antarmuka Antenna MESH N F.
2 CH1 Video Input ️ 4 pin GX12, dengan output daya DC 12V.
3 CH2 Video Input 4 pinGX12, dengan output daya DC 12V.
4 CH3 Video Input 4 pinGX12, dengan output daya DC 12V.
5 CH4 Video Input 4 pinGX12, dengan output daya DC 12V.
6 CH5 Video Input ️ 4 pinGX12, dengan output daya DC 12V.
7 CH6 Video Input ️ 4 pinGX12, dengan output daya DC 12V.
8 CH7 Video Input ️ 4 pinGX12, dengan output daya DC 12V.
9 CH8 Video Input ️ 4 pinGX12, dengan output daya DC 12V.
10 Antarmuka Antenna GPS SMA F.
11 Power Input Interface ️ konektor penerbangan 3 pin, DC 10-30V.
12 Antarmuka Antenna MESH N F.
13 LAN2 Port RJ45.
14 LAN3 Port RJ45.
Panel depan RX
1 Tekan tombol Power
2 Indikator sinyal
| Status Indikator |
Kekuatan sinyal |
| Masih hijau |
Ikatan yang kuat. |
| Merah/Hijau berkedip secara berkala |
Link akan putus. |
| Merah masih |
Tidak dapat membangun link |
| Meruncing merah |
Link tidak stabil |
| SNR |
Warna indikator |
Frekuensi berkedip |
Topologi Warna |
Nilai topologi |
| 0 |
Merah |
N/A |
Hijau |
0 |
| 1-12 |
Meruncing merah |
350ms |
Hijau |
1-12 |
| 13-25 |
Merah/hijau berkedip |
350ms |
Hijau |
13-25 |
| 26-35 |
Berwarna hijau berkedip |
350ms |
Hijau |
26-35 |
| 36-70 |
Masih hijau |
N/A |
Hijau |
36-70 |
| > 70 |
Meruncing merah |
120ms |
Hijau |
> 70 |
3 Mode Button Tekan untuk beralih antara Full Screen, Four-Split Screen, Eight-Split Screen dan Nine-Split Screen mode.
4 Tombol Switch
5 CAN Interface ️ 2 Pin konektor penerbangan.
6 Interface Intercom untuk headphone K.
Panel belakang RX
1 Antarmuka Antenna MESH N F.
2 Antarmuka Antenna GPS SMA F.
3 HDMI Output Interface.
Pelabuhan LAN 4 RJ45.
5 Power Input Port 3 pin konektor penerbangan, DC 10-30V.
