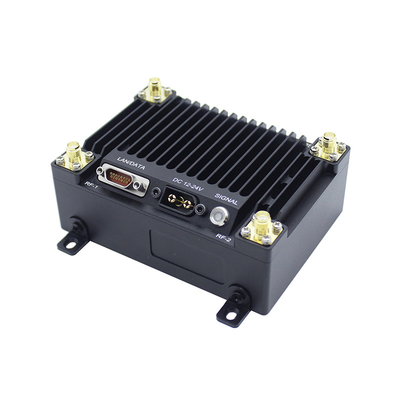

Jarak Panjang Mini UAV Video Data Link FHSS MANET AES256
Pengantar
MANET9403 adalah transceiver mini MANET (Mobile Ad Hoc Network) yang kuat yang dirancang khusus untuk transmisi data video UAV. Berdasarkan solusi FPGA,mendukung FHSS (Frequency Hopping) dan IFS (Intelligent Frequency Selection). Menawarkan output daya penuh 4 watt. Ini ideal untuk berbagai penyebaran jaring taktis seperti Keamanan Publik, Polisi Bersenjata, Kontrol Api dan Militer.Kemampuannya multi-hop dapat sangat meningkatkan jarak transmisi, setiap hop dapat mencakup 50-120km udara-ke-udara (LOS). laju data hingga 56Mbps memungkinkan untuk mengirimkan video, data dan audio pada saat yang sama dengan mudah.Enkripsi AES256 memastikan keamanan transmisi data.
Fitur
■ Mendukung Jaringan Mobile Ad Hoc (MANET)
■ Frekuensi 1300-1500MHz (70MHz-6GHz dapat disesuaikan)
■ Mendukung FHSS dan IFS (Seleksi Frekuensi Cerdas)
■ Enkripsi AES128/AES256 sebagai pilihan
■ Daya keluar 2x2W
■ 48/56/112Mbps data rate sebagai opsional
■ 2/4/8/32/64/128/256 node sebagai opsional
■ Mendukung GPS/BD/GLONASS (GNSS)
■ Transmisi data IP yang sepenuhnya transparan
■ Mendukung manajemen Web
■ API tersedia untuk pengembangan lebih lanjut
Spesifikasi
| Parameter RF | |
| Frekuensi default | 1300-1500MHz (70MHz-6GHz disesuaikan) |
| Jangkauan Saluran | 2.5M/5M/10M/20MHz (40MHz opsional) |
| Bentuk Gelombang RF | TDD-COFDM (2T2R) |
| Kekuatan output | 2x2W, 1dBm langkah disesuaikan |
| Dapatkan Sensitivitas | -100dBm@2.5MHz |
| Jenis modulasi | BPSK/QPSK/16QAM/64QAM (adaptif) |
| FHSS | Opsional (>1000 hop/s) |
| IFS | Opsional |
| Parameter Jaringan | |
| Ukuran Jaringan | 2/4/8/32/64/128/256 node sebagai opsional |
| Kemampuan Multi-Hop | 15 hop (pesan singkat); 10 hop (suara); 8 hop (video) |
| Jangkauan |
70-120km (Air-to-Air LOS) 30-50km (LOS dari tanah ke tanah) |
| Tingkat data |
48Mbps@20MHz; 56Mbps@20MHz; 112Mbps @ 40MHz |
| Penundaan | 7ms@2.5MHz/hop |
| Kecepatan Gerak | > 1000km/jam |
| Waktu Mulai | 27s |
| Posisi | GPS/BD/GLONASS (GNSS) |
| Waktu akses jaringan | < 1s |
| Ekstensi Jaringan | WIFI AP |
| Parameter Listrik | |
| Tegangan Kerja | 12-36V DC |
| Konsumsi Daya | ≤ 25W |
| Fisik/Lingkungan | |
| Berat badan | 300g / 330g |
| Dimensi | 104*76*38mm |
| Bekerja sementara. | -40°C~70°C |
| Antarmuka | |
| Antarmuka LAN | *1 |
| Serial Interface | RS232*1 (atau TTL) |

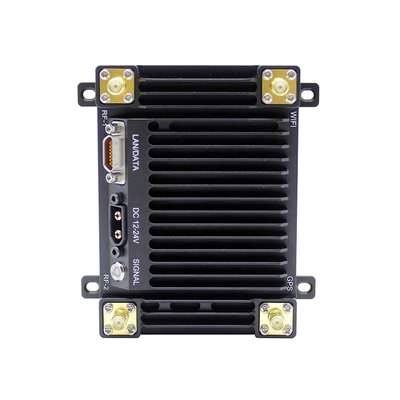

Deskripsi antarmuka
1 Antarmuka antena MESH-2, SMA F
2 Antarmuka antena WIFI/LoRa, SMA F
3 antarmuka input HDMI, Mini HDMI
4 Antarmuka antena GPS, SMA F
5 Antarmuka antena MESH-1, SMA F
6 lubang pemasangan x4
7 Antarmuka LAN/TTL (konektor J30J-15TJ, PIN 1, 2, 3 dan 4 untuk LAN, PIN 5, 6 dan 7 untuk TTL GND, TX dan RX)
8 Antarmuka input daya (XT60)
9 Indikator sinyal
| SNR | Kualitas Link | Topologi Warna |
| SNR ≥ 17 | Bagus sekali. | Hijau dalam |
| 12 ≤ SNR < 17 | Bagus sekali. | Hijau terang |
| 7 ≤ SNR < 12 | Baiklah. | Kuning |
| 2 ≤ SNR <7 | Sedang | Oranye |
| -10 < SNR < 2 | Tidak baik | Merah |
| SNR = -10 | Terputus | N/A |
