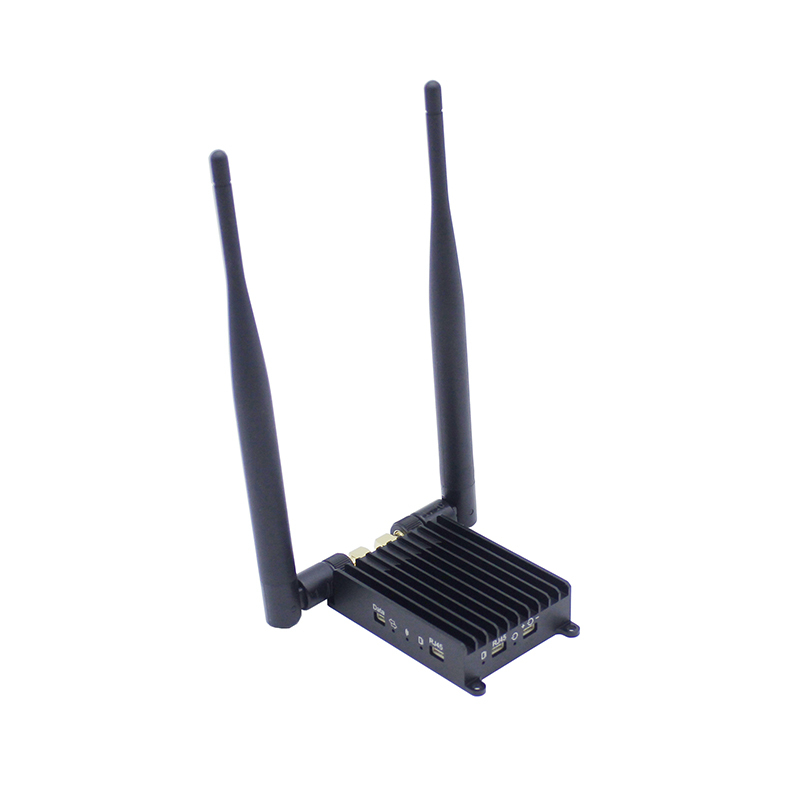

Mini Drone IP Video Data Link 5-15km Enkripsi AES
Pengantar
LKAV-3621V2 adalah ukuran mini OFDM IP radio bekerja pada 800MHz, 1.4GHz dan 2.4GHz band, dengan teknologi frekuensi hopping (FHSS) untuk memastikan stabilitas yang baik bahkan dalam kondisi gerakan cepat.Ini mendukung kecepatan data hingga 30Mbps dan jangkauan transmisi hingga 5-15km udara-ke-darat, sangat cocok untuk aplikasi transmisi nirkabel jarak jauh dan aliran data tinggi, seperti Surveillance, UAV, USV dan Robotics.
Fitur
■Modulasi TDD-OFDM
■ Mendukung 3 band (800HMz/1.4GHz/2.4GHz)
■ Mendukung FHSS dalam setiap band
■1,4/3/5/10/20MHz lebar pita lima saluran
■Max 30Mbps @ 20MHz throughput
■ Mendukung transmisi satu-ke-satu dan satu-ke-banyak
■ Mendukung data serial dan video pada saat yang sama
■WebUI untuk manajemen
■Enkripsi AES128 (digambarkan oleh pengguna)
■Kontrol aliran uplink dan downlink
■Ukuran kompak dan berat ringan
■Kosong paduan aluminium keras
Spesifikasi
| Artikel | Parameter |
| Frekuensi | 806 ~ 826MHz, 1428 ~ 1448MHz, 2401 ~ 2481MHz |
| Bandwidth RF | 1.4MHz/3MHz/5MHz/10MHz/20MHz |
| Saluran RF | 1T2R |
| Kekuatan output | 25dBm±2 |
| Sensitivitas 800MHz |
10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| 1Sensitivitas.4GHz |
10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| 2Sensitivitas.4GHz |
20MHz:-99dBm 10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| Maksimum throughput | Max 30Mbps @ 20MHz |
| Modulasi | BPSK, 16QAM dan 64QAM (TDD-OFDM) |
| Mode Jaringan | Satu-ke-satu dan satu-ke-banyak (satu sampai enam belas maksimum) |
| Antarmuka Antena | 2x SMA |
| Antarmuka Ethernet | 2x Ethernet Port (100M) |
| Serial Port | 1x Pelabuhan UART (TTL) |
| Tingkat Baud | 115200bps |
| Masukan video | IPCam |
| Latensi Saluran | 10ms |
| Enkripsi | AES128 (didefinisikan pengguna) |
| Kecepatan Gerak | Mendukung tidak kurang dari 300km/jam |
| Input daya | 12VDC (7V-30V) |
| Arus kerja | ≤ 0,5A |
| Konsumsi Daya | < 6W (3,7W@7V, 4,5W@30V) |
| Dimensi | 78*52*18mm |
| Berat badan | 85 g |
| Bekerja sementara. | -40°C ~ +65°C |

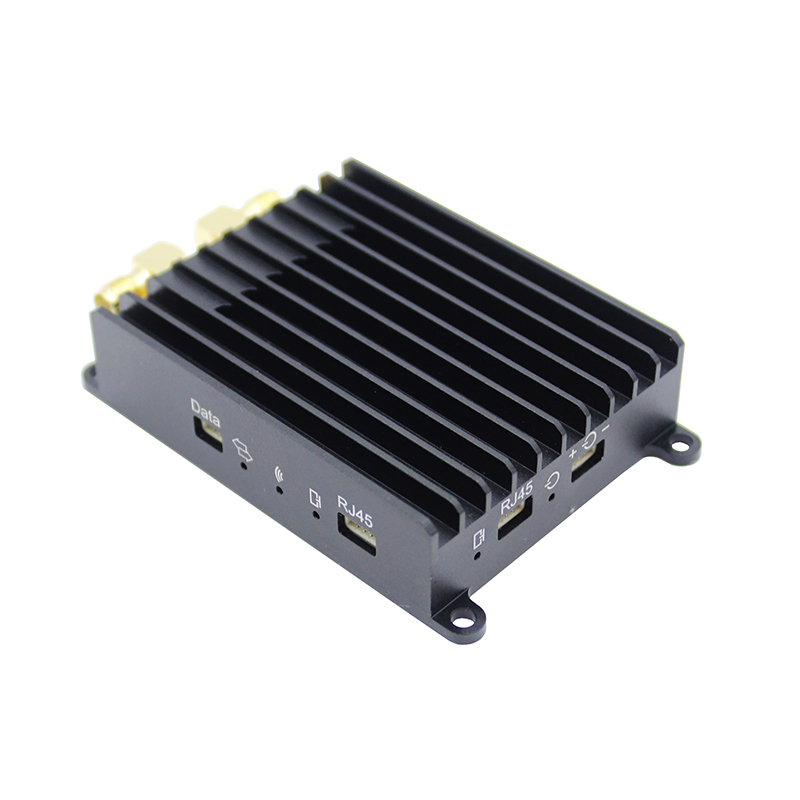

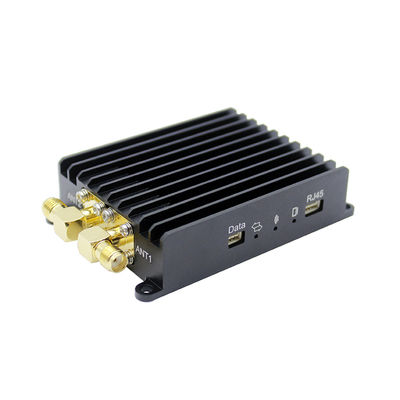

Pemandangan depan
Komunikasi Serial
Silakan gunakan kabel adaptor serial 3.3V USB ke TTL untuk menghubungkan komputer dan perangkat (TTL)
Pada alat debugging serial Anda silakan pilih port serial yang benar, dan pengaturan lainnya adalah sebagai berikut:
Baud: 115200bps
Data: 8 bit
Paritas: Tidak ada
Hentikan: 1 Bit
Catatan Aplikasi
Hal ini dapat merealisasikan jarak jauh dua arah komunikasi nirkabel, titik-ke-titik komunikasi dua arah, atau titik-ke-multipoint komunikasi dua arah.jika komunikasi antara dua node akses perlu ditransfer melalui node pusat, setiap node berada di jaringan area lokal nirkabel yang sama, dan semua node akses berkomunikasi dengan node pusat untuk berbagi bandwidth nirkabel,dan perangkat secara otomatis mengalokasikan tingkat sistem secara merataTransmisi data dari node pusat ke node akses disebut downlink, dan transmisi data dari node akses ke node pusat disebut uplink.Dalam komunikasi titik-ke-titik atau titik-ke-multipoint, downlink dan uplink berbagi bandwidth nirkabel. Ketika perangkat dikirimkan, pengaturan default adalah rasio laju uplink ke laju downlink = 4:1Oleh karena itu, jika menggunakan perangkat untuk mentransmisikan video IP Camera, kamera IP harus terhubung ke node akses.Perangkat akan secara otomatis dan dinamis menyesuaikan kecepatan transmisi nirkabel sesuai dengan aliran data yang dibawa. Ketika jumlah data yang dibawa lebih kecil, jarak transmisi akan lebih panjang dalam kondisi yang sama.dimungkinkan untuk meningkatkan jarak transmisi nirkabel dengan mengurangi secara tepat IP Kamera video pengkodean bit rate.
Isi Paket
Hanya untuk referensi, tunduk pada perubahan untuk setiap proyek.
| Nama Item | Deskripsi | Qty |
| TX | Transmitter (Node Akses) | 1 |
| RX | Penerima (Node Pusat) | 1 |
| Antenna karet | 1.4GHz, 3dBi, SMA Pria | 2 |
| FRP Antenna | 1.4GHz, 5dBi, tipe N Pria | 2 |
| Kabel Ethernet | 4-pin ke RJ45, 2m | 2 |
| Kabel ekstensi | SMA M ke SMA F, 30cm | 2 |
| Kabel ekstensi | SMA M ke Tipe N F dengan flange, 50cm | 2 |
| Kabel TTL 3 pin | Kabel TTL 3-pin ke 3-pin, 10cm | 2 |
| Sumber Daya | Sumber daya DC 12V/1A | 2 |
