Perkenalan
AMP4060-700M adalah penguat daya COFDM yang dirancang khusus untuk transmisi video UAV, memiliki ukuran kecil dan ringan, serta mendukung pita frekuensi atau penyesuaian 690-710MHz.
Fitur
■ Linearitas tinggi dan keandalan tinggi
■ Sirkuit anti-terbuka, anti-korsleting, dan anti-eksitasi diri sistem
■ Frekuensi 690-710MHz atau penyesuaian
■ Perumahan paduan aluminium yang kokoh
■ Ukuran kecil dan ringan

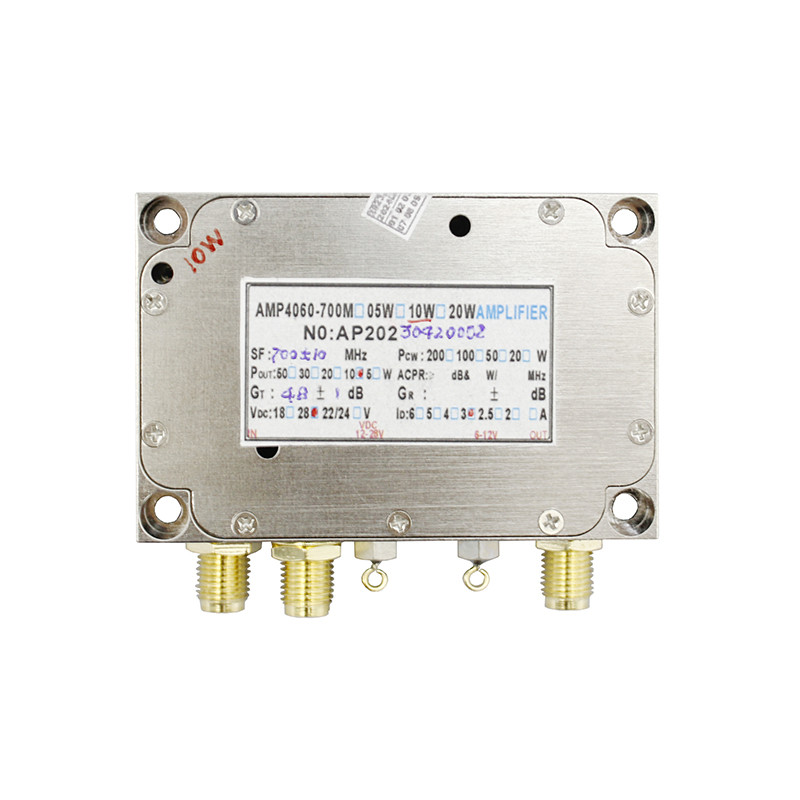

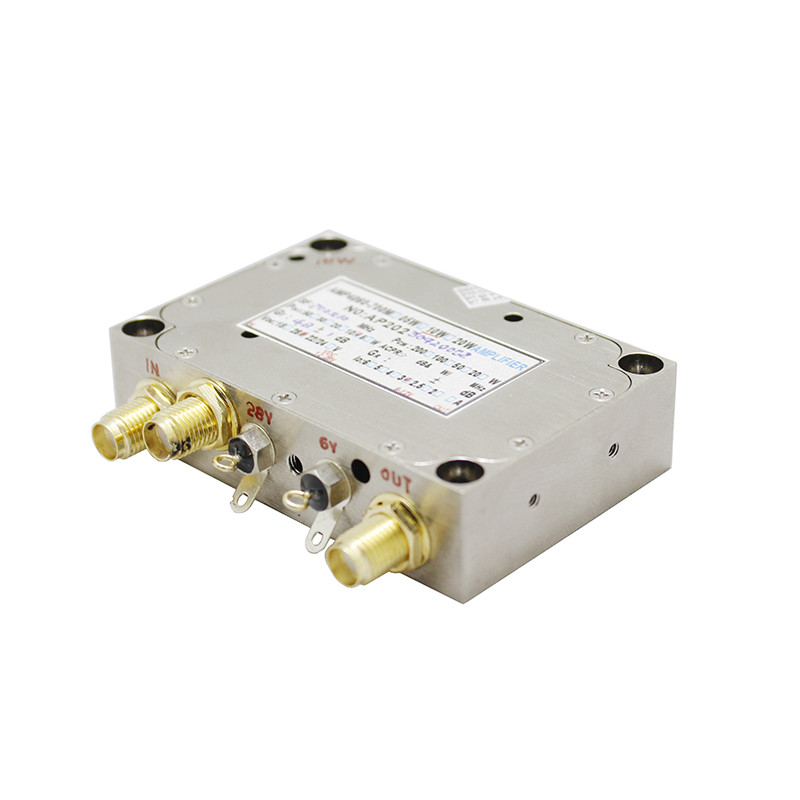

Deskripsi Panel
① Lubang pemasangan x4
② Masukan RF – SMA F
③ Dicadangkan (Tidak ada fungsi)
④ Masukan daya PA – 28VDC (24-35VDC)
⑤ PA daya GND
⑥ Kontrol input daya - 6~12VDC. PS: Jika tidak ada daya 6-12V dan hanya daya utama 28V, terminal 6-12V untuk kontrol juga dapat langsung dihubungkan ke terminal 28V secara paralel, namun efisiensi catu daya sedikit berkurang, karena terminal 6-12V terhubung secara internal ke chip catu daya analog putus sekolah rendah 5V.
⑦ Kontrol Daya GND
⑧ Keluaran RF – SMA F
Spesifikasi
| Rentang Frekuensi | 690~710MHz (Atau kustomisasi) |
| Memperoleh | ≥48dB±1dB (umumnya 40~56dB dapat disesuaikan) |
| Kontrol Atenuasi | ≥15dB |
| SNR | ≥35～36dB (DVB-T 2, mode 8K, 40dBm, menyimpang dari frekuensi tengah 4,3MHz) |
| ACPR | ≤-35～36dB@Pout=40dBm / ≤-25～30dB@41dBm@700±1MHz (di luar pita ±4,3MHz) |
| Kerataan In-band | ≤ ±0,25dB (Nilai tipikal ±0,125dB) |
| Antarmuka masukan/keluaran | SMA F |
| Impedansi masukan/keluaran | 50Ω |
| Daya Masukan Maksimum | -5dBm |
| Penekanan harmonik | ≤-30dBc (Harmonik kedua pada 1390~1410MHz) |
| Masukkan VSWR | ≤2 (Beban 50Ω) |
| Keluaran VSWR | ≤1,5 (Beban 50Ω) |
| Penundaan Grup Relatif | ≤20ns |
| Tegangan Kerja |
PA: 28V (24～35V); Kontrol: 6V (6~12V); |
| Bekerja Saat Ini |
PA: 28V/2.0-2.5A @40dBm Kontrol: 8-12V/0,15A |
| Perlindungan Suhu |
Matikan saat mencapai 105℃; Nyalakan saat suhu turun hingga 100℃; |
| Ukuran | 40×60×15mm |
| Berat | 72 gram |
