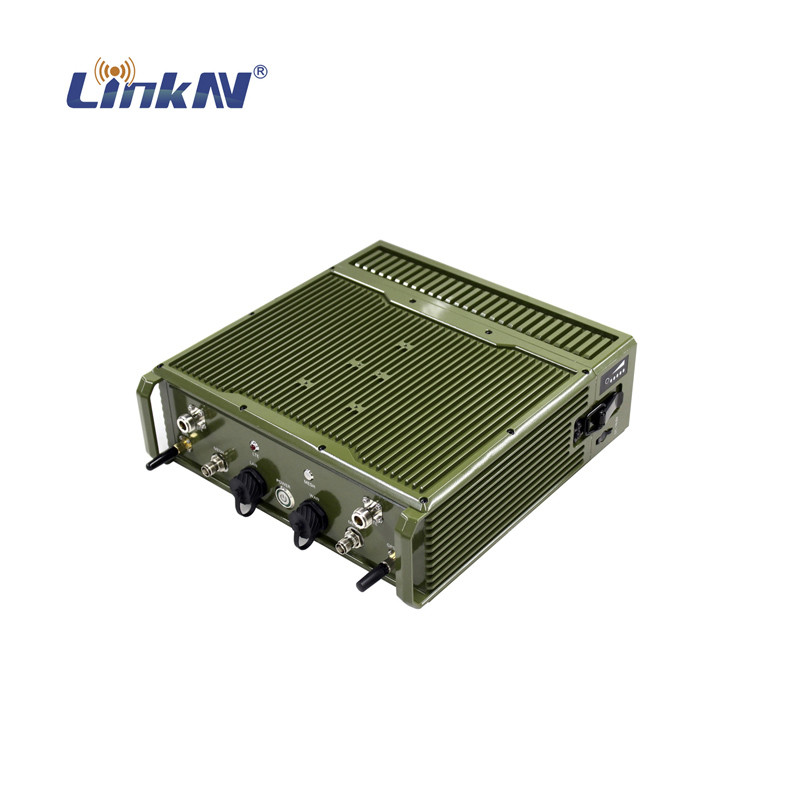

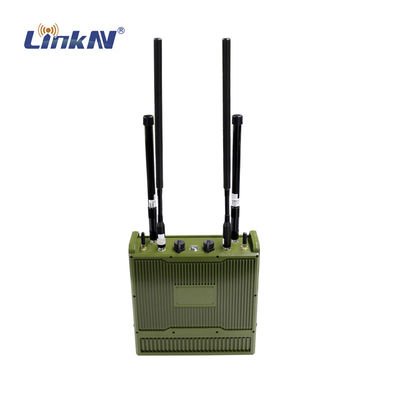

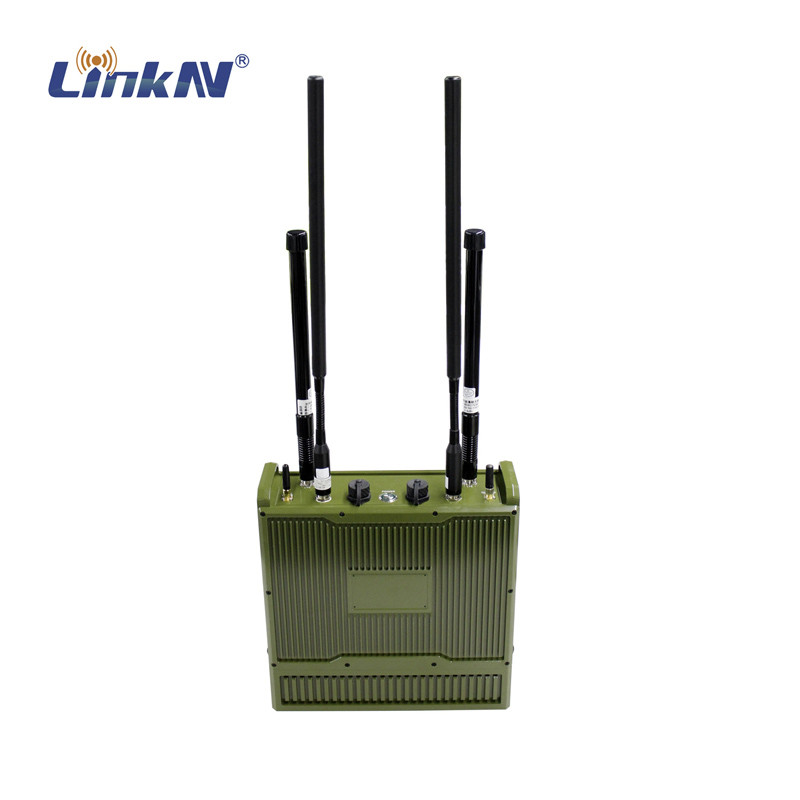

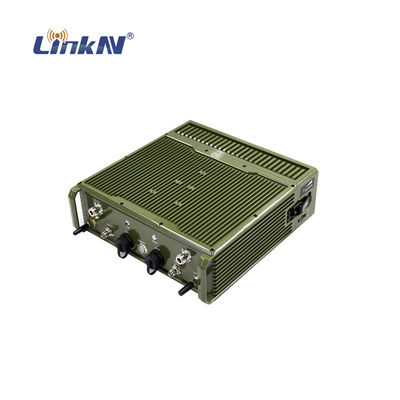

LKAV7903 40dBm High Power 4G-LTE MIMO Video Transmission IP MESH Radio

Rigid IP MESH Radio mengintegrasikan 4G-LTE Base Station 40dBm High Power AES256 Enkripsi

Pengantar

MANET7903 adalah Radio MESH IP66 40dBm bertenaga tinggi yang mengintegrasikan stasiun dasar 4G LTE, GPS / BD dan WIFI 2.4G.Ini dapat menyediakan cakupan jaringan 4G umum di lokasi darurat dan akses Internet untuk ponselModul MESH digunakan untuk koneksi backhaul nirkabel dari modul 4G LTE seperti terhubung ke stasiun satelit portabel jarak jauh atau peralatan transmisi jaringan tulang punggung darat.Dengan baterai yang dapat disambung untuk mudah digantiHal ini dapat diterapkan pada berbagai skenario seperti pencarian dan penyelamatan darurat, kontrol kebakaran dll.

Fitur

■ Bandwidth MESH tinggi hingga 82Mbp

■ Data berkecepatan tinggi berdasarkan teknologi 3GPP LTE

■ Desain terintegrasi basisband dan frekuensi radio

■ Enkripsi keamanan tinggi AES256

■ Sistem manajemen jaringan yang kuat

■ Mendukung WiFi 2.4G dan GPS/BD

■ Transmisi data transparan full IP duplex

■ Jaringan yang fleksibel dan penyebaran cepat

■ Desain IP66 yang tahan tiga kali untuk militer

■ Pengoperasian dan pemeliharaan yang nyaman

■ Baterai bertahan hingga 4 jam

Spesifikasi

Dimensi

Deskripsi panel

1 Antarmuka antena LTE-1

2 Indikator status LTE

3 Indikator sinyal MESH

4 Antarmuka antena LTE-2

5 Antarmuka antena WIFI

6 Antarmuka antena MESH-1

7 Antarmuka LAN (RJ45)

8 Tekan tombol power

9 Antarmuka WAN (RJ45)

10 Antarmuka antena MESH-2

11 Antarmuka antena GPS/BD

12 Pelabuhan pengisian

13 Gelang baterai

14 Indikator baterai

Diagram Topologi

■ Tipe bintang


■ Jenis Mesh


■ Tipe acak

Skenario Aplikasi

Sebuah sistem MANET adalah sekelompok perangkat mobile (atau sementara tetap) yang perlu menyediakan kemampuan untuk mengalirkan suara, data,dan video antara pasangan perangkat sewenang-wenang menggunakan yang lain sebagai relay untuk menghindari kebutuhan infrastruktur.
Ada banyak teknik yang digunakan untuk memberikan kemampuan MANET yang kuat, termasuk yang berikut:

Membentuk Diri / Menyembuhkan Diri Sendiriadalah karakteristik penting dari sistem MANET. Dalam jaringan mesh yang benar, radio dapat bergabung atau keluar dari jaringan kapan saja,dan jaringan akan terus-menerus menyesuaikan topologinya sebagai node bergerak dalam hubungan satu sama lainHal ini menyiratkan arsitektur terdesentralisasi karena tidak ada radio hub master pusat yang diperlukan untuk mengelola kontrol jaringan,dan komunikasi akan terus berlanjut bahkan ketika satu atau lebih node hilang.

Adaptasi Linkadalah kemampuan untuk setiap radio untuk mengkonfigurasi parameter transmisi yang optimal (konstelasi, pengkodean FEC,dan teknik MIMO) untuk memaksimalkan kecepatan data dan ketahanan tautan ke masing-masing radio lain yang berkomunikasi denganSebuah radio tertentu dapat berkomunikasi dengan radio lain yang dekat dengan menggunakan kecepatan data lebih dari 50 Mbps, sementara menggunakan kecepatan hanya 2 Mbps untuk menyediakan tautan yang kuat ke radio yang jauh lebih jauh.Ini adalah tingkat burst paket, di mana menggunakan ledakan 50Mbps sangat berguna bahkan untuk aliran data tingkat yang jauh lebih rendah karena meninggalkan waktu siaran saluran gratis untuk digunakan oleh node lain di jaringan.Memiliki tingkat burst data potensial yang tinggi adalah penting karena lebih sedikit airtime dikonsumsi untuk link yang lebih pendek, semakin banyak waktu udara yang tersisa untuk menggunakan modulasi dan pengkodean yang lebih lambat dan jauh lebih kuat pada tautan jauh.

Routing Adaptifadalah mekanisme untuk menentukan jalur relay potensial yang digunakan ketika aliran data perlu dikirim antara sepasang radio tertentu.Ini perlu mendukung fungsi penyembuhan diri yang terbentuk sendiri dengan beradaptasi secara dinamis untuk menggunakan semua radio yang ada sebagai relay potensial dan tahan terhadap hilangnya radio relayHal ini juga harus bekerja bersamaan dengan adaptasi link karena menentukan rute optimal untuk aliran data membutuhkan pertimbangan data lain yang mengalir melalui jaringan,serta kapasitas dinamis dari setiap link dalam jaringanMasalah ini kompleks dan membutuhkan semua radio untuk berbagi informasi tentang lalu lintas data yang mengalir melalui mereka dan kapasitas link dari masing-masing ke node tetangga lainnya.Pertukaran informasi ini harus dilakukan dengan cara yang cerdas sehingga tidak terlalu banyak mengkonsumsi throughput jaringan yang berharga yang tersedia.

Jaringan IP Transparanberarti bahwa sejumlah komputer standar,Kamera video IP atau perangkat lain dapat dihubungkan ke masing-masing radio seluler dan berkomunikasi melalui jaringan mesh sama seperti jika semua perangkat berada di satu kantor dengan kabel EthernetUntuk memungkinkan fleksibilitas dan kemudahan penggunaan yang maksimal,pilihan terbaik adalah untuk memiliki seluruh jaringan MANET muncul seolah-olah itu adalah satu Layer 2 jaringan switchIni berarti bahwa tanpa konfigurasi ulang alamat IP atau pengaturan lainnya,sekelompok perangkat berbasis IP yang bekerja sama pada switch Ethernet sederhana dapat terhubung ke radio MANET dan melanjutkan operasi dengan kebebasan mobilitas nirkabel baru.

Lalu lintas Multicastmemperlihatkan serangkaian tantangan unik bagi sistem MANET.Dukungan multicast yang diimplementasikan pada switch Layer 2 berkabel dasar adalah untuk mereplikasi paket multicast yang masuk ke satu port pada semua port lainnyaMisalnya, jika kamera video IP terhubung ke satu port akan mengirim video menggunakan paket ditandai sebagai multicast.Kemudian komputer kabel ke salah satu port lain dari switch dapat memanfaatkan aliran video nirkabelMetode sederhana ini ternyata tidak bekerja dengan baik dalam jaringan nirkabel bertindak sebagai switch Layer 2 karena banyak perangkat dalam jaringan mungkin tidak perlu melihat multicast tertentu,dan secara membabi buta mengirim multicast ke semua perangkat sehingga kemacetan throughput terbatas dari jaringan nirkabel tidak perluSistem MANET yang lebih maju memungkinkan optimasi manual dan / atau otomatis, membatasi transmisi multicast hanya untuk perangkat yang membutuhkan aliran multicast tertentu.

Jaringan multi-saluranis an advanced capability of some MANET systems which allows a network to utilize multiple RF channels or even multiple frequency bands within a network while still providing the plug and play functionality of a single Layer 2 switch. A simple example of the usefulness of this might be a scenario where soldiers have radios operating on one frequency while vehicles have radios not only operating on that frequency but also ones in a different bandBand tambahan ini mungkin dengan kekuatan yang lebih tinggi atau antena gain yang lebih tinggi untuk menyediakan “spine” lapisan kecepatan tinggi antara kendaraan.Setiap perangkat radio prajurit dapat berkomunikasi dengan radio prajurit lainnya melalui udara, tetapi lapisan sekunder pada frekuensi yang berbeda dapat mengurangi kemacetan pada frekuensi tentara dan meningkatkan area yang ditutupi oleh jaringan.
Semua kemampuan jaringan MANET ini dikombinasikan untuk menyediakan konektivitas kecepatan tinggi yang kuat mirip dengan apa yang ditawarkan oleh jaringan 3G / 4G canggih,tapi dalam skenario operasional misi kritis di mana infrastruktur nirkabel permanen tidak tersedia.
