IP66 MESH Radio MIMO 350MHz-4GHz Disesuaikan

IP66 MESH Radio MIMO 350MHz-4GHz Dapat Disesuaikan

Perkenalan
IP Mesh Radio (MANET), MIMO, IP66, baterai yang dapat dilepas dengan port pengisian DC, dengan input mikro HDMI, mendukung interkom, WiFi 2.4/5.8G, dan GPS.

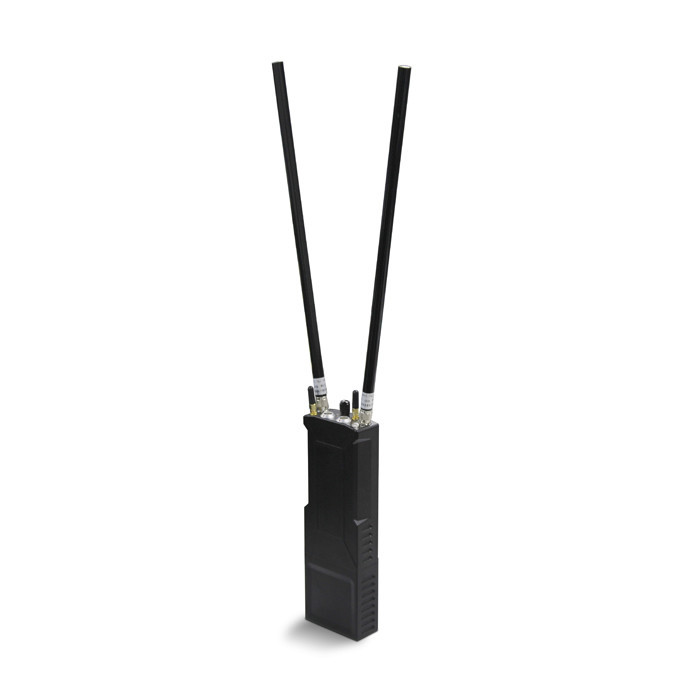

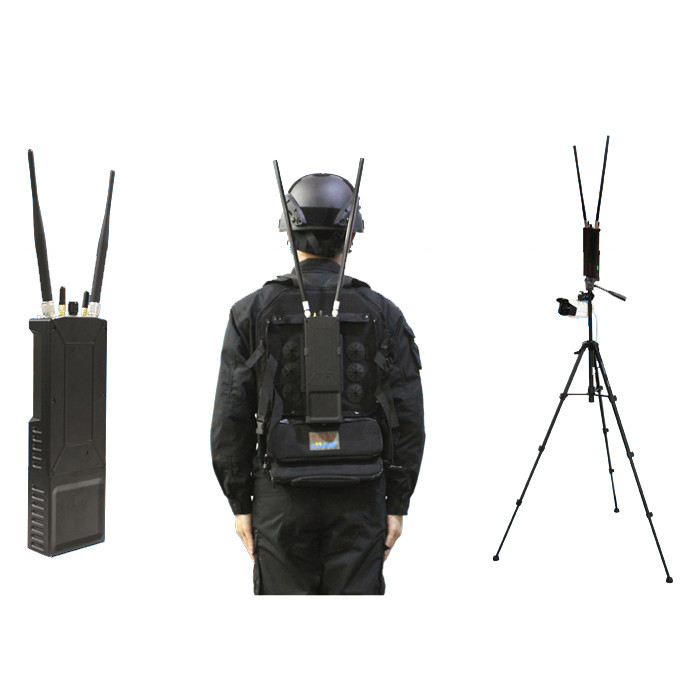

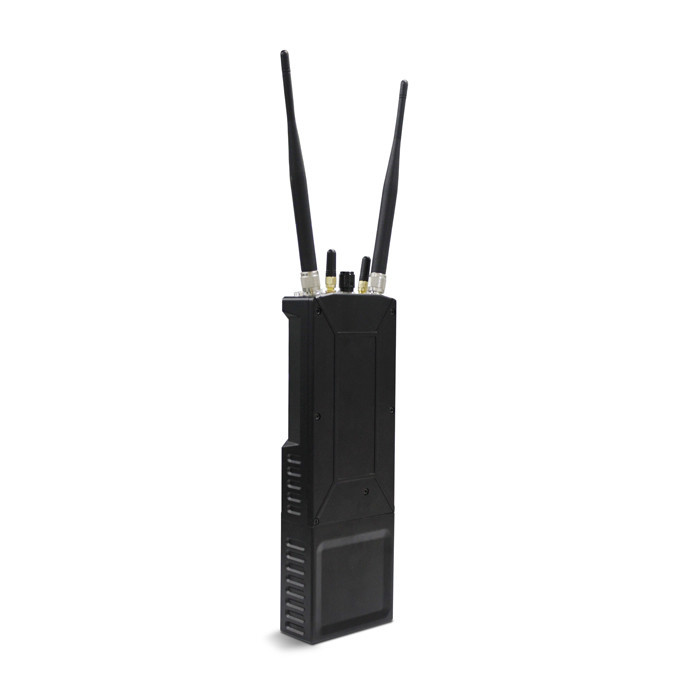

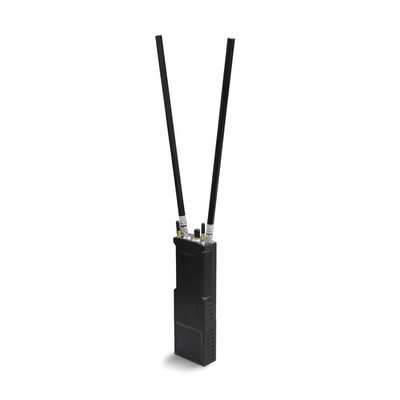

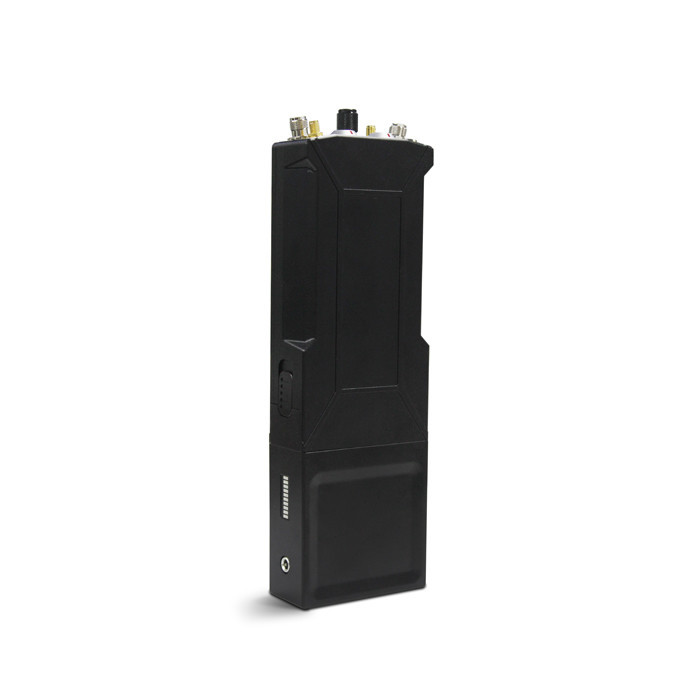

MANET2201-W adalah node mesh IP nirkabel, dapat mengirimkan data audio, video dan IP secara real time, dan relai multi-hopnya dapat meningkatkan jarak transmisi nirkabel. Jaringan yang mengatur dirinya sendiri secara otomatis memilih jalur, dan mode jaringannya fleksibel. Ia memiliki kinerja anti-pemblokiran dan anti-interferensi yang kuat, dan sangat cocok untuk komunikasi seluler dalam lingkungan yang kompleks. Hal ini dapat diterapkan pada Keamanan Publik, Pengendalian Kebakaran, Pertahanan Udara Sipil, Robot EOD, dan UGV untuk menjalin komunikasi waktu nyata dan cepat serta koordinasi dan komando terpadu.


Fitur

■Tanpa infrastruktur, konfigurasi mandiri, dan penyembuhan mandiri

■Frekuensi 1400MHz-1480MHz (350MHz-4GHz dapat disesuaikan)

■Transmisi data IP transparan penuh

■Mendukung interkom dua arah

■Masukan HDMI sebagai opsional

■Mendukung koneksi WIFI 2.4G/5.8G

■Mendukung enkripsi AES256

■Daya tahan baterai hingga 4-5 jam

■ Perumahan IP65 yang kokoh

■ Latensi sistem rendah

Spesifikasi

Deskripsi Panel

① Indikator Sinyal

② Antarmuka Input Mikrofon
③ Antarmuka Masukan LAN
④ Antarmuka Antena WIFI
⑤ Antarmuka Antena Jaring
⑥ Saklar Daya
⑦ Antarmuka Antena GPS/BD
⑧ Antarmuka Antena Jaring

Diagram Topologi

■ Tipe Rantai

■ Tipe Bintang


■ Jenis Jaring


■ Tipe Acak

Kit Kotak Perkakas





Uji Lapangan

Sistem MANET adalah sekelompok perangkat bergerak (atau perangkat stasioner sementara) yang perlu menyediakan kemampuan untuk melakukan streaming suara, data, dan video antara pasangan perangkat yang memanfaatkan perangkat lain sebagai relay untuk menghindari kebutuhan infrastruktur.
Ada banyak teknik yang digunakan untuk memberikan kemampuan MANET yang kuat, termasuk yang berikut:

Pembentukan Diri / Penyembuhan Dirimerupakan karakteristik penting dari sistem MANET. Dalam jaringan mesh sejati, radio dapat bergabung atau keluar dari jaringan kapan saja, dan jaringan akan terus menyesuaikan topologinya seiring perpindahan node dalam hubungannya satu sama lain. Hal ini menyiratkan arsitektur terdesentralisasi di mana tidak ada radio hub “master” pusat yang diperlukan untuk mengelola kendali jaringan, dan komunikasi akan terus berlanjut bahkan ketika satu atau lebih node hilang.

Adaptasi Tautanadalah kemampuan setiap radio untuk mengonfigurasi parameter transmisinya secara optimal (konstelasi, pengkodean FEC, dan teknik MIMO) untuk memaksimalkan kecepatan data dan ketahanan tautan ke setiap radio lain yang berkomunikasi dengannya. Radio tertentu dapat berkomunikasi dengan radio terdekat lainnya menggunakan kecepatan data lebih dari 50 Mbps, sementara hanya menggunakan kecepatan 2 Mbps untuk menyediakan tautan kuat ke radio yang jauh. Ini adalah kecepatan paket burst, dimana penggunaan burst 50Mbps sangat berguna bahkan untuk aliran data dengan kecepatan yang jauh lebih rendah karena memberikan waktu saluran bebas untuk digunakan oleh node lain dalam jaringan. Memiliki potensi laju ledakan data yang tinggi adalah penting karena semakin sedikit waktu tayang yang digunakan untuk tautan yang lebih pendek, semakin banyak waktu tayang yang tersisa untuk menggunakan modulasi dan pengkodean yang lebih lambat dan lebih kuat pada tautan yang jauh.

Perutean Adaptifadalah mekanisme untuk menentukan jalur relai potensial mana yang digunakan ketika aliran data perlu dikirim antara sepasang radio tertentu. Hal ini perlu mendukung fungsi penyembuhan diri yang terbentuk sendiri dengan beradaptasi secara dinamis untuk menggunakan semua radio yang ada sebagai pemancar potensial dan tahan terhadap hilangnya radio pemancar. Hal ini juga harus bekerja sama dengan adaptasi link karena menentukan rute optimal untuk aliran data memerlukan pertimbangan data lain yang mengalir melalui jaringan, serta kapasitas dinamis setiap link dalam jaringan. Masalah ini rumit dan mengharuskan semua radio untuk berbagi informasi tentang lalu lintas data yang mengalir melaluinya dan kapasitas link dari masing-masing radio ke node tetangga lainnya. Berbagi informasi ini harus dilakukan dengan cara yang cerdas sehingga tidak menghabiskan terlalu banyak throughput jaringan berharga yang tersedia.

Jaringan IP Transparanberarti sejumlah komputer standar, kamera video IP, atau perangkat lain dapat dihubungkan ke masing-masing radio seluler dan berkomunikasi melalui jaringan mesh seolah-olah semua perangkat berada di satu kantor dengan Ethernet kabel. Ada berbagai cara berbeda yang dapat dilakukan dalam MANET. Untuk mendapatkan fleksibilitas dan kemudahan penggunaan yang maksimal, pilihan terbaik adalah membuat seluruh jaringan MANET tampak seolah-olah merupakan satu switch jaringan Layer 2. Ini berarti bahwa tanpa konfigurasi ulang alamat IP atau pengaturan lainnya, sekelompok perangkat berbasis IP yang bekerja sama pada switch Ethernet sederhana dapat dihubungkan ke radio MANET dan melanjutkan operasi dengan kebebasan mobilitas nirkabel yang baru.

Lalu Lintas Multicastmenghadirkan serangkaian tantangan unik untuk sistem MANET. Dukungan multicast yang diterapkan pada switch Layer 2 kabel dasar adalah mereplikasi paket multicast yang masuk ke satu port di semua port lainnya. Misalnya, jika kamera video IP terhubung ke satu port, ia akan mengirimkan videonya menggunakan paket yang diberi tag sebagai multicast. Kemudian komputer yang dihubungkan ke salah satu port switch lainnya dapat memanfaatkan aliran video nirkabel. Metode sederhana ini ternyata tidak bekerja dengan baik dalam jaringan nirkabel yang bertindak sebagai saklar Layer 2 karena banyak perangkat dalam jaringan mungkin tidak perlu melihat multicast tertentu, dan mengirimkan multicast secara membabi buta ke semua perangkat sehingga membatasi throughput jaringan nirkabel yang tidak perlu. Sistem MANET yang lebih canggih memungkinkan optimasi manual dan/atau otomatis, membatasi transmisi multicast hanya pada perangkat yang memerlukan aliran multicast tertentu.

Jaringan Multi-saluranadalah kemampuan lanjutan dari beberapa sistem MANET yang memungkinkan jaringan untuk memanfaatkan beberapa saluran RF atau bahkan beberapa pita frekuensi dalam jaringan sambil tetap menyediakan fungsionalitas plug and play dari satu saklar Layer 2. Contoh sederhana dari kegunaan hal ini adalah skenario di mana tentara memiliki radio yang beroperasi pada satu frekuensi sementara kendaraan memiliki radio yang tidak hanya beroperasi pada frekuensi tersebut tetapi juga pada pita yang berbeda. Pita tambahan ini mungkin memiliki antena berdaya lebih tinggi atau antena dengan penguatan lebih tinggi untuk menyediakan lapisan “tulang punggung” berkecepatan tinggi di antara kendaraan. Perangkat radio prajurit mana pun dapat berkomunikasi dengan radio prajurit lain melalui udara, namun lapisan sekunder pada frekuensi yang berbeda dapat mengurangi kemacetan pada frekuensi prajurit dan meningkatkan area yang dicakup oleh jaringan.
Semua kemampuan jaringan MANET ini digabungkan untuk menyediakan konektivitas berkecepatan tinggi yang kuat serupa dengan apa yang ditawarkan oleh jaringan 3G/4G yang canggih, namun dalam skenario operasional yang sangat penting di mana infrastruktur nirkabel permanen tidak tersedia.
